DTSY6111三相四線預付費電表(1代物業版)

.  用途.特點和適應范圍

DTSY6111系列插卡式三相電子式預付費電能表系我公司采用集成電路，16位A/D轉換、數字乘法器、應用數字采樣處理技術并單片機處理系統進行數據的采集、處理和保存及應用SMT工藝制造的新型儀表。適用于計量額定頻率為50Hz或60Hz的三相三線或三相四線交流電網中有功電能的消耗。

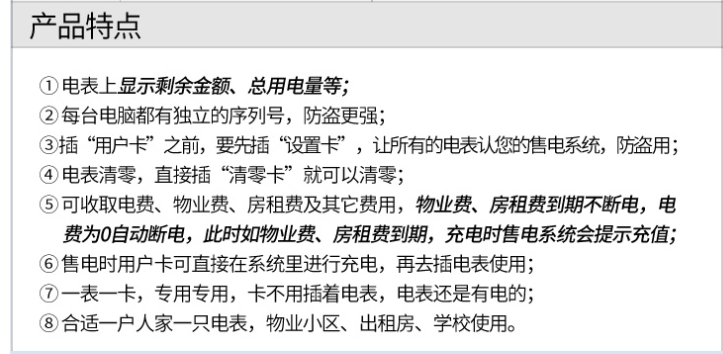

主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能限制使用功率（由供電部門限定）；一表一卡，專卡專用，失卡不失電，補卡再用；電卡能雙向傳遞數據，能自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。

該表供固定安裝在室內使用，適用于環境溫度不超過-20～+55℃，相對濕度不超過85%，且空氣中不含有腐蝕性氣體及避免塵砂、霉菌、昆蟲等影響。

預購金額、報警金額、限容方式及限容功率等加密寫入IC卡。

   8、電卡使用：將購電卡插入卡座內，如是有效購電卡，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：剩余金額、購電金額、總購金額、總用電量、用戶編號、常數，拔卡請妥善保存。

   9、運行顯示：電表運行過程中，輪流顯示表內剩余金額、購電金額、總購金額、總用電量、用戶編號、常數。

10、超容報警：電表運行過程中，如果“報警指示燈”快速閃爍顯示，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式，則超容用電60秒后，將拉閘3分鐘；如用戶插卡響應可立即恢復供電。

11、 囤積限量：如果購電量＋剩余電量>囤積限量（10000kWh)，則購電量不讀入，顯示器顯示“Error=10”提示，卡內電量仍有效。

  12、 預警提醒：當表內剩余金額小于“聲光報警金額”時，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電。

13、 斷電警告：當表內剩余金額小于“拉閘報警金額”時，“報警指示燈”常亮，液晶上顯示“拉閘”提示符，繼電器拉閘，此時用戶可以將購電卡插入電表一次，電表會合閘，“報警指示燈”繼續常亮，此時用戶應將快去供電部門購電，以免不能及時購電而無法用電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。

14、 購電提醒：當表內剩余金額小于“報警金額”時，“報警指示燈”將常亮提醒。

15、 故障申報：剩余金額顯示為零或負值時，顯示“拉閘”提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。

2.規格型號及技術指標

   2.1規格型號

   2.2基本誤差（平衡負載誤差極限）

   注：（Ib額定電流Imax最大電流）

   2.3起動

       在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.004Ib（1）、0.005Ib（2）儀表應能連續計量電量。

   2.4潛動

       電壓回路加額定電壓115%，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。

2.5電壓范圍

   正常工作電壓：0.9Un-1.1Un

   極限工作電壓：0.8Un-1.15Un

2.6功耗

    電壓線路功耗：≦2W和10VA

    電流線路功耗：≦4.0VA

3.工作原理

3.1工作原理方框圖

    電能表由分壓器取得電壓采樣信號，電流互感器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖。

3.2數據處理

電能計量脈沖經光電耦合器送CPU處理，運算后存儲于非易失EEPROM中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警、切斷狀態信號。

5.外形尺寸

6.功能端子接線

8、運輸與貯存

8.1 電能表的運輸和拆封不應受到劇烈沖擊。

8.2 電能表應保存在原包裝箱內，保存地方的環境溫度為-30℃～＋65℃，相對濕度不超過85%，且在空氣中不應含有足以引起腐蝕的氣體，環境溫度不應劇烈變化。

8.3電能表應在原包裝的條件下，放置在臺架上，疊放高度不超過五箱，拆箱后單只包裝的電能表疊放高度不超過五只，內包裝(塑料袋)拆封后的電能表不宜貯存。

9.保證期限

電能表自出廠日期起18個月內，當用戶完全遵守本說明書規定要求，并在制造商鉛封仍完整的條件下，若發現電能表不符合產品標準規定的技術要求時，或有電力及計量部門證明時，制造商給予免費修理或更換。
